CTM-8F非接觸多功能速度儀試驗操作流程

來源:小編 發布時間:2019-03-20 484 次瀏覽

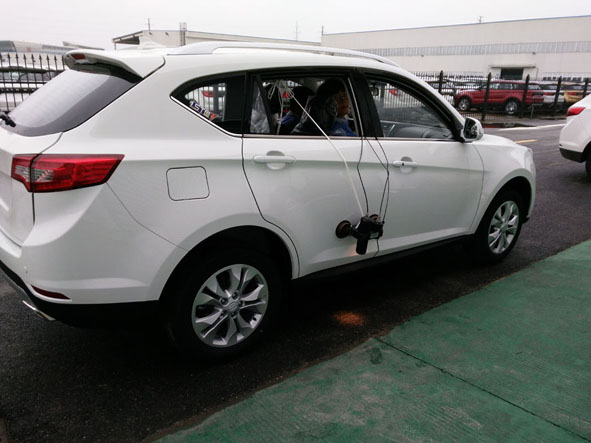

1、安裝傳感器,光電探測頭上的白線與車輛行駛方向一致。系好安全繩,打開鏡頭保護蓋

2、連接速度信號線,燈光電源線,制動踏板開光,外接電源線。(所有線都連接,檢查無誤,最后接連接電瓶,請勿帶電插拔)

CTM-8F非接觸多功能速度儀試驗操作流程(圖1)

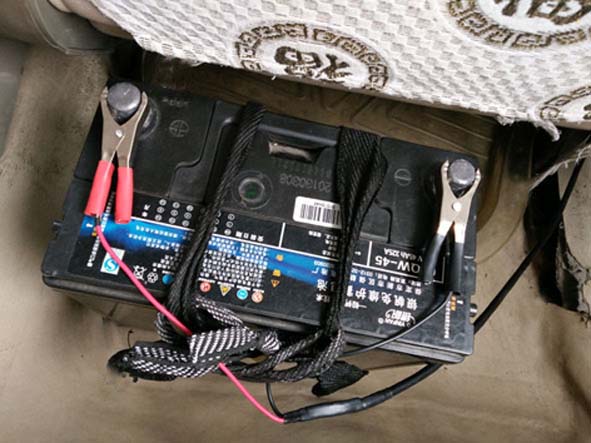

必須接DC12V汽車電瓶,多個電瓶串聯請接-極搭鐵的一組電瓶,紅色接電瓶+,黑色接電瓶-。接錯電壓或接反電源會燒壞儀器

CTM-8F非接觸多功能速度儀試驗操作流程(圖2)

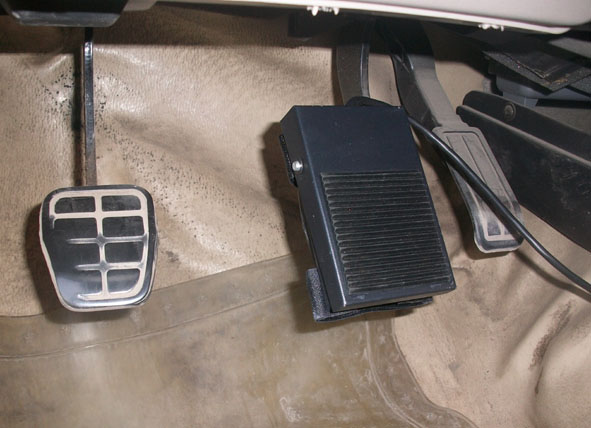

踏板開關綁定到剎車踏板上,踩制動時一起踩到底。

CTM-8F非接觸多功能速度儀試驗操作流程(圖3)

3. 主機操作

 (1)打開電源開關,屏幕顯示產品名稱以及版本信息等。

  (2)按“開始”鍵既進入測試參數設置菜單,

CTM-8F非接觸多功能速度儀試驗操作流程(圖4)

A.根據GB7258-2014要求設置測試初速:乘用車一般為050km/h.專用車貨車一般設為 030 km/h。

B.測試末速一般為000 km/h

C.采樣間隔一般為005 km/h

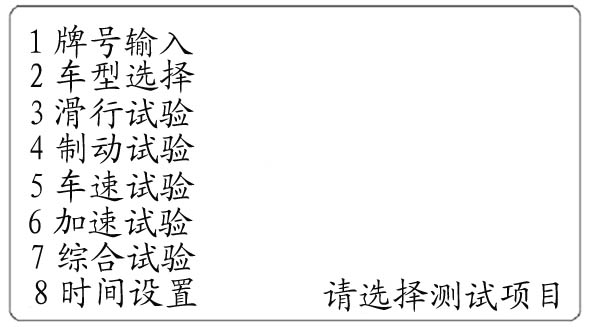

(3)設置完成后按“開始”鍵既開始進入菜單選擇界面。


(4)輸入車牌號(如果不需要可以不輸)

(5)選擇測試車型(根據試驗車型選擇,必須操作項)


(6)選擇制動試驗,按開始鍵進入界面

CTM-8F非接觸多功能速度儀試驗操作流程(圖5)

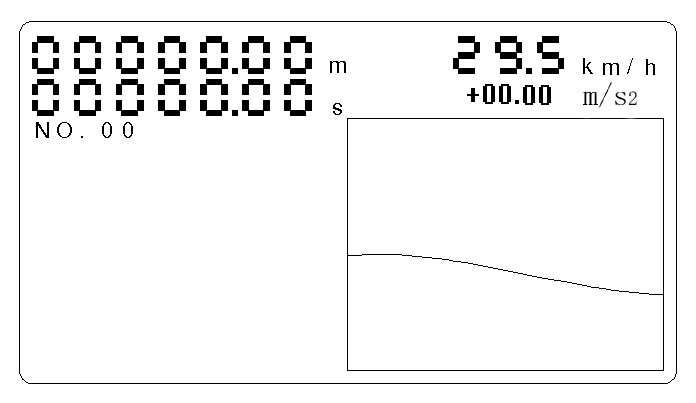

1. 此時屏幕右上側顯示即時車速。右下側圖形區顯示即時速度曲線。左下側文本區顯示“NO.00”,表示第1次測試。(按“↑”“↓”光標鍵,可以修改該值。)

2. 將車輛開動加速,當實測速度超過“測試初速”時,儀器發出“嘀”的一聲報警聲,表示測試條件已具備。此時可將車速再略提高一點例如:測試初速為030 km/h,可以加速到040 km/h。

3.按“開始”鍵進行測試待實測車速降至測試初速時,迅速踩下制動踏板進行緊急制動,一直到車輛停止屏幕顯示測試結果,此時松開腳踏板試驗結束。(當踏下“制動傳感器”時,屏幕左下側文本區顯示“v0 = xxx.x km/h”,表示制動初速為:xxx.x km/h , 屏幕左上側開始顯示“制動距離”和“制動時間”。當車速降至“0”時,測試過程自動結束。)

4.按“↑”鍵可以循環查看測試過程的V-T和V-S曲線,當一條曲線在一屏中顯示不開時,可以按“→”鍵循環查看曲線的其余部分。

5.按“打印”鍵可以將測試結果打印出來,再次按“打印”鍵可以將V-T和V-S曲線打印出來。按“發送”鍵,可以將測試結果由RS232標準串口發送出去。

6.按“結束”鍵,則可以開始一次新的測試,再次按“結束”鍵,則返回主測試菜單。

  注意事項:

l  請嚴格按照GB7258-2012《機動車運行安全技術條件》要求選擇制動試驗測試路面,采用緊急制動方式。

打印數據:檢測單位:*******

          項目:制動試驗

          日期:2015-01-01

          牌號:魯C8888

          車型:兩輪普通摩托車

          裝載情況:空載

      檢測結果: 合格

      v0  =0000.0  Km/h  制動初速 (千米/小時)

               S  = 00000.000  m  制動距離 (米)

               t  = 0000.0000 s   制動時間 (秒)

               t’= 0000.0000 s   協調時間 (秒)

               amax = -00.00m/s2   最大減速度(米/秒2

               a’ = -00.00m/s2   平均減速度(米/秒2

               MFDD = -00.00m/s2   充分發出的平均減速度(米/秒2


 (7) 滑行試驗參數設置同制動試驗,根據試驗要求設置測試初速、測試末速、采樣間隔。選擇滑行試驗,按開始鍵進入界面

l  此時屏幕右上側顯示即時車速。右下側圖形區顯示即時速度曲線。左下側文本區顯示“NO.00”,表示第1次測試。(按“↑”“↓”光標鍵,可以修改該值。)

l  將車輛開動加速,當實測速度超過“測試初速”時,儀器發出“嘀”的一聲報警聲,表示測試條件已具備。此時可將車速再略提高一點例如:測試初速為030 km/h,可以加速到040 km/h。

l  按“開始”鍵進行測試待實測車速降至測試初速時,試驗自動開始,一直到車輛停止屏幕顯示測試結果。

l  按“↑”鍵可以循環查看測試過程的V-T和V-S曲線,當一條曲線在一屏中顯示不開時,可以按“→”鍵循環查看曲線的其余部分。

l  按“打印”鍵可以將測試結果打印出來,再次按“打印”鍵可以將V-T和V-S曲線打印出來。按“發送”鍵,可以將測試結果由RS232標準串口發送出去。

l  按“結束”鍵,則可以開始一次新的測試,再次按“結束”鍵,則返回主測試菜單。

打印數據:檢測單位:******

          項目:滑行試驗

          日期:2015-01-01

          牌號:魯C8888

          車型:兩輪普通摩托車

          裝載情況:空載

      測試結果:

      v0=0000.0 Km/h    滑行初速 (千米/小時)

          s= 00000.000  m   滑行距離 (米)

          t= 0000.0000 s    滑行時間 (秒)



(8)加速試驗參數設置同制動試驗,根據試驗要求設置測試初速、測試末速、采樣間隔。測試初速一般為001km/h,如果從000km/h開始加速,需將制動踏板安裝到離合器上。測試末速根據試驗要求設置。

選擇加速試驗,按開始鍵進入界面


l  此時屏幕右上側顯示即時車速。右下側圖形區顯示即時速度曲線。左下側文本區顯示“NO.00”,表示第1次測試。(按“↑”“↓”光標鍵,可以修改該值。)

l  按“開始”鍵開始進行測試。此時系統自動對車速進行監視,當車速達到“測試初速”時,測試過程自動開始。

l  此時屏幕左上側開始顯示“加速距離”和“加速時間”。

l  當車速達到“測試末速”時,測試過程自動結束(也可以按“結束”鍵提前結束測試)。屏幕左下側文本區顯示測試結果。測試結果依次為:“加速距離”、“加速時間”、“加速末速”。下面是按“采樣間隔”采集的各個測試點的“速度”、“距離”和“時間”值。按“↓”鍵可以循環查看其他的測試結果。

l  如果做起步換擋加速試驗,需把制動踏板開關套在加速踏板上。按“確定”鍵開始進行測試,踩下加速踏板進行換擋加速試驗。

l  按“↑”鍵可以循環查看測試過程的V-T和V-S曲線,當一條曲線在一屏中顯示不開時,可以按“→”鍵循環查看曲線的其余部分。

l  按“打印”鍵可以將測試結果打印出來,再次按“打印”鍵可以將V-T和V-S曲線打印出來。按“發送”鍵,可以將測試結果由RS232標準串口發送出去。

l  按“結束”鍵,則可以開始一次新的測試,再次按“結束”鍵,則返回主測試菜單。

打印數據:檢測單位:******

          項目:加速試驗

          日期:2015-01-01

          牌號:魯C8888

          車型:兩輪普通摩托車

          裝載情況:空載

       檢測結果:

       v =0000.0 Km/h     加速末速 (千米/小時)

               s = 00000.000  m    測試距離 (米)

               t = 0000.0000 s      測試時間 (秒)

               amax = +00.00m/s2     最大加速度(米/秒2



(9)車速試驗只需要設置試驗距離。試驗距離一般設為00100m

選擇車速試驗,按開始鍵進入界面。

l  此時屏幕右上側顯示即時車速。右下側圖形區顯示即時速度曲線。左下側文本區顯示“NO.00”,表示第1次測試。(按“↑”“↓”光標鍵,可以修改該值。)

l  當被測車輛穩定行駛在欲進行測試的穩定速度(最低穩定車速或最高穩定車速后,按“開始”鍵開始進行測試。

l  此時屏幕左上側開始顯示“測試距離”和“測試時間”。

l  系統自動對行駛距離進行監視,當行駛距離達到“測試距離”時,測試過程自動結束(也可以按“結束”鍵提前結束測試)。屏幕左下側文本區顯示測試結果。測試結果依次為:“測試距離”、“測試時間”、“平均速度”。

l  按“↑”鍵可以循環查看測試過程的V-T和V-S曲線,當一條曲線在一屏中顯示不開時,可以按“→”鍵循環查看曲線的其余部分。

l  按“打印”鍵可以將測試結果打印出來,再次按“打印”鍵可以將V-T和V-S曲線打印出來。按“發送”鍵,可以將測試結果由RS232標準串口發送出去。

l  按“結束”鍵,則可以開始一次新的測試,再次按“結束”鍵,則返回主測試菜單。



   打印數據:檢測單位:******

          項目:車速試驗

          日期:2015-01-01

          牌號:魯C8888

          車型:兩輪普通摩托車

          裝載情況:空載

       檢測結果:

       v’=0000.0 Km/h    平均車速 (千米/小時)

          s = 00000.000  m    測試距離 (米)

          t = 0000.0000 s    測試時間 (秒)



(10)里程試驗 不需設置任何參數。

選擇里程試驗,按開始鍵進入界面。


l  此時屏幕右上側顯示即時車速。右下側圖形區顯示即時速度曲線。左下側文本區顯示:

           s = 000000.000 m     累計里程 (米)

           t = 00000.0000 s     累計時間 (秒)

           Vm = 0000.0   Km/h    最高車速 (千米/小時)

l  按“開始”鍵開始進行測試。此時屏幕左上側開始顯示本次的“測試距離”和“測試時間”。

l  按“結束”鍵結束測試,本次測試距離和測試時間自動累加到以前的記錄。

l  按“↑””鍵清除以前的測試記錄。

l  按“打印”鍵可以將測試結果打印出來,按“發送”鍵,可以將測試結果由RS232標準串口發送出去。

l  按“結束”鍵,則可以開始一次新的測試,再次按“結束”鍵,則返回主測試菜單。

打印數據:檢測單位:*******

          項目:里程試驗

          日期:2015-01-01

          牌號:魯C8888

          車型:兩輪普通摩托車

          裝載情況:空載

       檢測結果:

            s = 000000.000 m      累計里程 (米)

          t = 00000.0000 s      累計時間 (秒)

          Vm = 0000.0   Km/h      最高車速 (千米/小時)

           amax = +00.00m/s2       最大加速度(米/秒2
